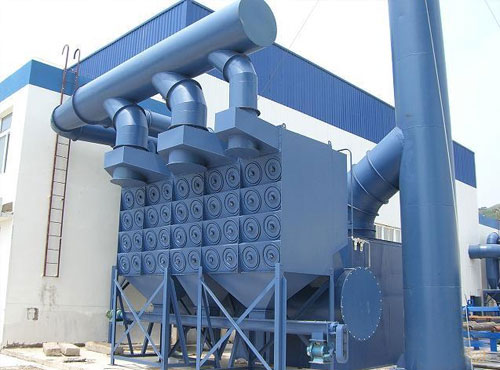

一、鍍鋅廠除塵器結構和工作原理
1、主要結構部分為五個部分:
(1)凈化部分:由濾袋、濾袋框架、花板、含塵氣體進氣口,凈化氣體出口等組成。
(2)清灰系統:由電磁閥、脈沖閥、噴吹管、氣包等組成。
(3)殼體部分:由上箱體、中箱體、灰斗及支架組成。
(4)排灰部分:由電動機、減速機、星型排灰閥等組成。
(5)加熱及保溫部分:在中箱體和灰斗壁板鋪設了加熱道及外層保溫層。
2、鍍鋅廠除塵器工作原理:
含塵氣體從進氣口引進中箱體內,經過凈化部分的過濾、清潔氣體進入上箱體再由凈化出口排出。而粉塵被阻留在濾袋外壁,然后經過清灰部分的清掃,把吸附在濾袋表面的粉塵抖落在灰斗里,由卸灰閥排出,加熱管道通入蒸汽加熱箱體,外層保溫,防止箱體里結露。
二、鍍鋅廠除塵器主要技術參數
1、處理風量:10800、~21600m3/h
2、濾袋數量:120條
3、過濾面積:90m2
4、濾袋材質:滌綸針刺氈
5、濾袋規格:125×2000
6、設備阻力:1000~200Pa
7、入口濃度:<15g/m3
8、除塵效率:>
9、噴吹壓力:<0.4MPa
10、耗氣量:0.42~0.84m3/min
11、脈沖閥數量:20個
12、脈沖寬度:0.1~0.2S可調
13、脈沖周期:60S可調
14、漏風率:<5%
15、動力消耗:2×0.55kw
16、設備重量:4.8T
|
